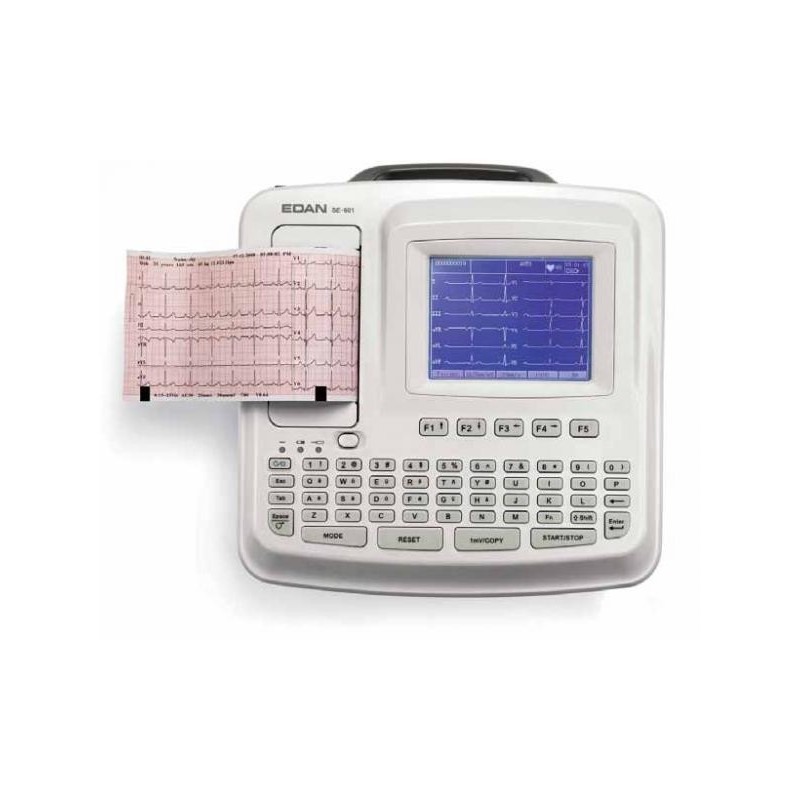

De elektrocardiograaf is ontworpen voor elke werksituatie.

Volledige digitale signaalverwerking en intense en duidelijke golfvorm op het display.

Twee identieke versies maar met verschillende displays.

Eén 3,5-inch 192x164 mm en één met een groot 5,7-inch 320x240 mm-scherm dat tot twaalf tracks tegelijk kan weergeven.

Geïntegreerd alfanumeriek toetsenbord voor gemakkelijk
gegevensinvoer.

Anti-jamming systeem voor het papier tijdens het printen.

Groot intern geheugen voor het opslaan van de sporen (50 ECG LTD440 - 100 ECG LTD445S).

Mogelijkheid om ECG's in XML-formaat te exporteren.

- Lichtheid en compactheid
- Meertalige ondersteuning
- 12 leads worden gelijktijdig verzameld en versterkt, 6-kanaals ECG-golven worden tegelijkertijd weergegeven en geregistreerd
- Thermische printer met hoge resolutie, resultaat van de opnamefrequentie 150Hz
- Keuze uit opnameformaten
- Groot toetsenbordontwerp, aparte cijfers en alfabetische toetsen voor eenvoudig gebruik
- Automatische modus, handmatige modus, ritmemodus en RR-modus naar keuze
- Handige systeemconfiguratie en gebruik van bestandsbeheer
- Automatische meting en automatische interpretatie naar keuze
- Waarschuwingsinformatie voor losgekoppelde kabel, geen papier en bijna lege batterij enz.
- Ingebouwde oplaadbare lithiumbatterij met hoge capaciteit
- Automatische baseline aanpassing voor optimale registratie
- Ondersteuningsperiode afdrukken en aritmie-alarm afdrukken.
- LCD-achtergrondverlichting auto-off, auto-off-functie en selecteerbare spraakafdruk voor patiëntinformatie

- Veiligheidsnorm: IEC 60601-1: 1988 + A1 + A2, EN 60601-1: 1990 + A1 + A2, IEC / EN60601-1-2: 2001 + A1, IEC / EN60601-2-25, ANSI / AAMI EC -11
- Classificatie: Anti-shock type: Klasse I met interne voeding
- Anti-shock kwaliteit: Type CF
- Mate van bescherming tegen gevaarlijk binnendringen van water: Gewone uitrusting (Verzegelde uitrusting niet waterdicht)
- Desinfectie-/sterilisatiemethode: raadpleeg de gebruikershandleiding voor details
- Veiligheidsgraad voor toepassing in aanwezigheid van ontvlambare gassen: Apparatuur niet geschikt voor gebruik in aanwezigheid van ontvlambare gassen
- Werkmodus: continue werking
- EMC: Groep, type A
- Afmetingen: 310 × 322 × 101 mm
- Gewicht ca: 2.6kg (zonder registratiekaart en batterij)
- Scherm: SE-601A: 3,5 inch STN LCD 192 * 64 pixel, SE-601B: STN 5,7 inch 320 * 240 pixel LCD-scherm
- Milieu: Transport en conserveringswerkzaamheden
- Temperatuur: -20 ºC ~ + 55 ºC +5 ºC ~ + 40 ºC
- Relatieve vochtigheid: 25% ~ 93% niet-condenserend, 25% ~ 80% niet-condenserend
- Atmosferische druk: 700hPa ~ 1060hPa 860hPa ~ 1060hPa
- Voeding: Netvoeding: Nominale ingangsspanning = 100V ~ 240V, Nominale frequentie = 50 / 60Hz, Nominale ingangsstroom = 70VA

- Ingebouwde lithiumbatterij:
Nominale spanning = 14.8V
Nominale capaciteit = 2200mAh
Wanneer de batterijcapaciteit vol is, kan de elektrocardiograaf normaal werken
gedurende ongeveer 6 uur; ongeveer 280 ECG's van 3 × 4 + 1rhy kunnen worden opgenomen in de automatische modus.
Oplaadtijd vereist: 5 uur
Oplaadmodus: constante stroom / spanning
Laadstroom (standaard) = 0.2C5A (320mA)
Laadspanning (standaard) = (16,8-0,1V)
Levenscyclus ≥ 300 keer

- Stroomverbruik: 70VA (max)
- Zekering: T1AL250VP Ø5 × 20
- Registratie: Recorder: Thermische dot-matrixprinter
- Registratiekaart: Gevouwen kaart
- Papierbreedte: 110 mm
- Effectieve breedte: 104 mm
- Papiersnelheid: 5 mm / s, 6,25 mm / s, 10 mm / s, 12,5 mm / s, 25 mm / s, 50 mm / s ± 3%
- Gegevensnauwkeurigheid: ± 5% (x-as), ± 5% (y-as)
- HR-herkenningstechniek: detectie van piek tot piek
- HR-bereik: 30 BPM ~ 300 BPM
- Nauwkeurigheid: ± 1BPM
- Afleidingen ECG-eenheid: 12 standaardafleidingen
- Acquisitiemodus: 12 leads tegelijk
- A/D-resolutie: 24 bit
- Tijdconstante: ≥3.2s
- Frequentiebereik: 0,05Hz ~ 150Hz (-3dB)
- Versterking: 2,5, 5, 10, 20, 10/5, AGC (mm/mV)
- Ingangsimpedantie: 50M (10Hz)
- Stroom ingangscircuit: ≤10nA
- Ingangsspanningsbereik <± 5mVpp
- Kalibratiespanning: 1mV ± 2%
- DC-offsetspanning: ± 600mV
- Ruis: <12,5 Vp-p
- Meerkanaals overspraak: ≤0,5 mm

- Filteren
AC-filter: Aan / Uit
DFT-filter: 0,05 / 0,15 / 0,25 / 0,5 / 0,32 / 0,67 Hz
EMG-filter: 25Hz / 35Hz / 45Hz / UIT
Laagdoorlaatfilter: 150Hz / 100Hz / 75Hz

- CMRR ≥115dB
- Bemonsteringsfrequentie 1000Hz
- Lekstroom patiënt: - Hulpstroom patiënt: - Diëlektrische sterkte: 4000 V rms
- Externe ingang / uitgang (optioneel) Ingang ≥100k; Gevoeligheid 10 mm / V ± 5%;
- Single-ended
- Uitgang ≤100; Gevoeligheid 1V / mV ± 5%;
- Single-ended

- Elektrodenset
- Gel
- Papier
- Voedingskabel
- Handleiding
