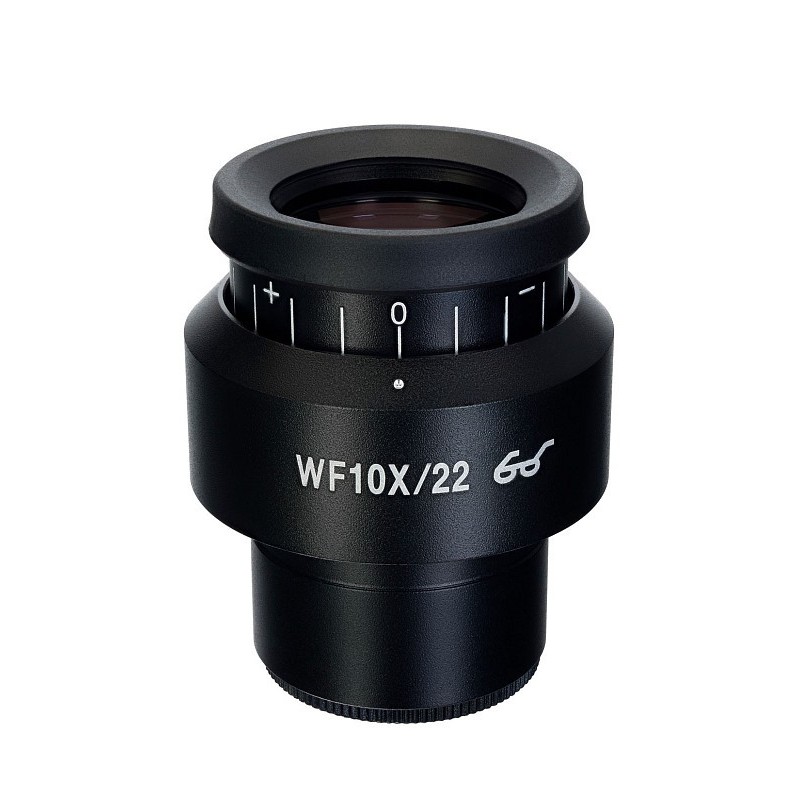

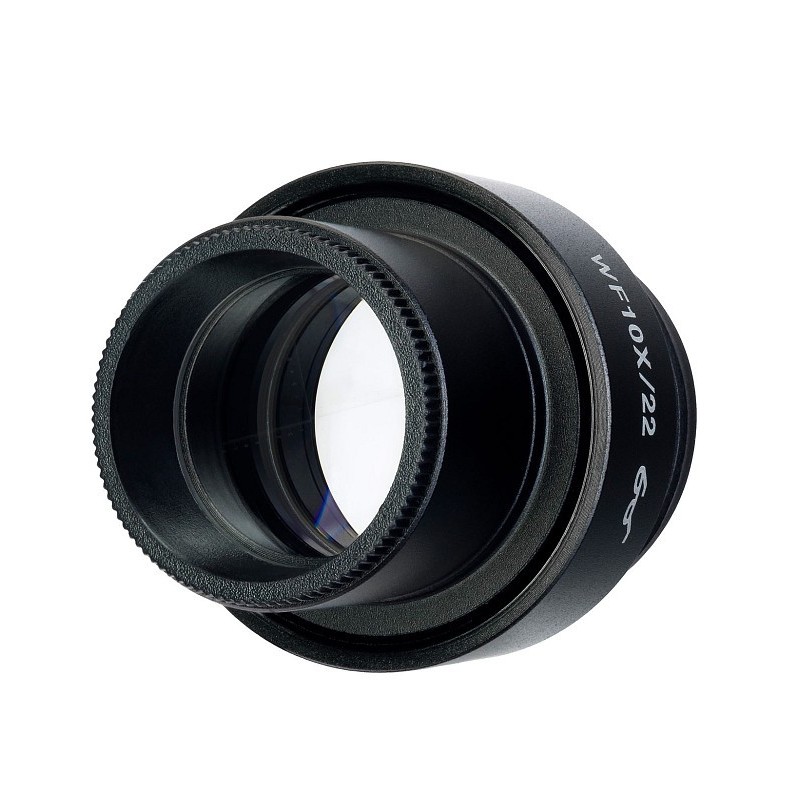

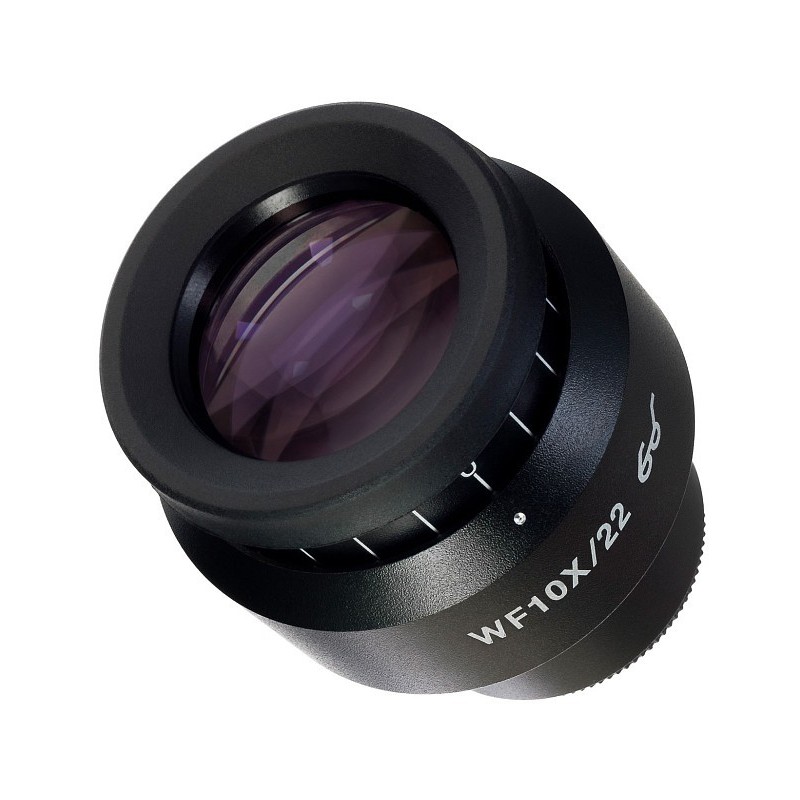

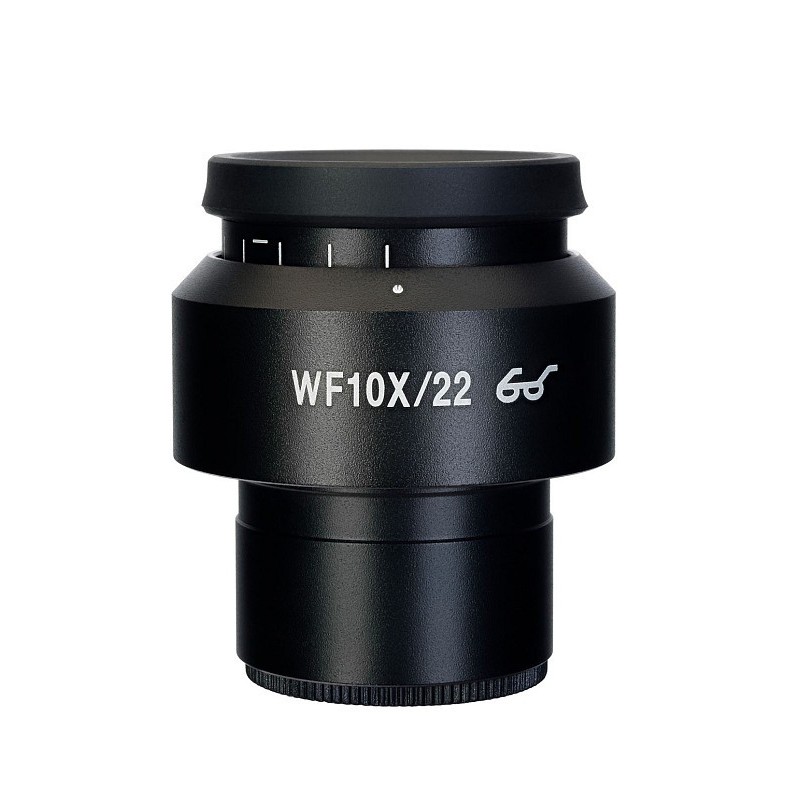

Das Okular mit Skala wird verwendet, um die Größe von Proben und deren Struktur in linearen Einheiten zu messen: Millimeter oder Mikrometer. Das Okular wird anstelle eines handelsüblichen 10-fach-Okulars montiert. Die Skala befindet sich in der Ebene der Feldblende mit Werten gleich 0,1 mm. Durchmesser des Okulars: 30 mm.

Einstellung

Vor der Messung müssen Sie die Okularskala für jede Vergrößerung des Objektivs, die verwendet wird, kalibrieren. Es wird ein Kalibrierschlitten benötigt – ein Tischmikrometer mit Skala. Für ein stereoskopisches Mikroskop wird empfohlen, einen Kalibrierobjektträger mit einer Skalenteilung von 0,1 mm zu verwenden. Sie müssen den Objektträger auf den Tisch legen und dann den Fokus des Mikroskops auf die Skala einstellen. Das Okular wird im Okulartubus so lange gedreht, bis die Skalen von Objektträger und Okular parallel zueinander ausgerichtet sind.

Berechnung des Okularskalenwerts für jede Objektivvergrößerung

Die Berechnung für jede Vergrößerung des Objektivs erfolgt nach der Formel: E=TL/A, wobei: E ist die Teilung der Okularskala T ist die Teilung der Mikrometerskala des Tisches, die auf dem Mikrometer des Tisches markiert ist (0,01 mm), L ist die Anzahl der Werte auf dem Mikrometer des Tisches A ist die Anzahl der Werte der Okularskala.

Die resultierenden Werte der Augenskalenteilung für jede Objektivvergrößerung sollten aufgezeichnet werden.

Berechnen der wahren linearen Größe eines Objekts

Wenn Sie ein Objekt vermessen, müssen Sie zuerst die Anzahl der Unterteilungen der Augenschuppe zählen, die vom Objekt bedeckt sind. Das Ergebnis wird dann mit dem zuvor berechneten Skalenwert für das verwendete Ziel multipliziert. Der resultierende Wert ist der wahre lineare Wert des Objekts.

Kompatibilität:

• MAGUS Stereomikroskop Stereo 7B
• MAGUS Stereo 7T Stereomikroskop
• MAGUS Stereomikroskop Stereo 8B
• MAGUS Stereomikroskop Stereo 8T
• MAGUS Stereo 7BH Mikroskopkopf
• MAGUS Stereo 7. Mikroskopkopf
• MAGUS Stereo 8BH Mikroskopkopf
• MAGUS Stereo 8TH Mikroskopkopf
